設計原則

1.方案遵循技術先進，性能穩定可靠，經濟實用為總原則。本系統為全數字式智能監控/數字化硬盤錄像管理系統，滿足系統實際需求，按照國家或行業標準(規范)進行設計。本著最穩定、最安全、最經濟的原則。

2.本系統中各設備配置經濟合理，價格性能比好，且符合標準化、規范化要求。系統的設計，設備的選型將綜合考慮系統價格性能比，做到設備的維修維護簡單、方便，可靠性能滿足要求;同時，將充分考慮到系統進一步發展和擴充的繼承性，考慮到新技術，新產品不斷出現，主系統均采用工業控制機，具有足夠的擴充性和兼容性，整個系統的結構設計簡單明了，美觀大方。

3.系統設計選用當今國際、國內最先進的水平作為設計目標，采用當今新技術、新工藝，技術先進，穩定可靠，操作簡單，維護方便，符合現有規定標準，并預留為以后發展的擴充接口。

標準化：本系統中所選用的器材和設備全部符合產品制造和設計標準，具有國際ISO-9002證書。

實用性：本系統中所選用的器材和設備全部能夠滿足用戶的實際需求。

擴展性：本系統所設計的方案能夠方便的增加一些新的前端設備，以利于將來擴充系統。

經濟性：本系統所設計的方案在滿足系統功能要求的基礎上，盡可能的降低系統造價。

系統說明

1.設備采用SHENAN-DVE數字監控系統、可同時顯示、記錄、傳輸多個視頻信號。

2.系統要求建立監控系統中心，系統中心通過網絡可以在監控區域內任意監視各個防區情況。

3.在每個重要出入口及圍墻安裝監控攝像頭。其監控攝像點的分布根據現場具體情況定。

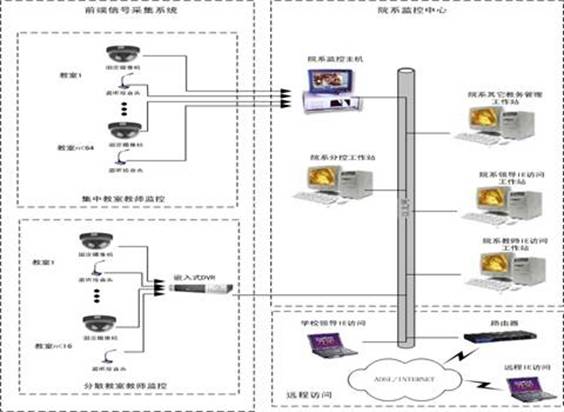

4.在每個攝像監控點，監控攝像頭的信號均通過同軸視頻電纜直接送到主控中心，系統結構見系統結構圖。

系統概述

隨著社會、科技、經濟的不斷發展，視頻監控技術的應用范圍也在不斷拓展從最初銀行、軍事、機要部門等特殊行業領域的應用已經延伸到今天的電力部門、郵政電信部門、商業部門、普通工礦企業、道路交通領域、學校教學應用、衛生醫療部門、體育以及賓館酒店行業等等。

與此同時，視頻監控也從原始單一的圖像監視功能逐步轉變為與防盜防火報警、機電動作遙控、圖像信息共享管理等技術系統的橫向應用聯合，其卓越的管理功能也日益受到各個應用行業的重視和青睞，從而使視頻監控這一輔助管理手段越來越受到人們的重視。

本監控管理系統中，由于各個所要求監視的各視頻信號傳輸距離遠近各不相同，圖像視頻傳輸采用不同的線纜進行傳輸。

主系統組成

針對業主對閉路監控、報警系統的系統要求，本系統采用SHENAN-DVR數字監控系統。為全計算機監控管理系統。系統指標好，性能穩定，功能強大，具有針對性，且可方便的進行系統組網(TCP/IP)，即插即用。本系統能方便的控制各監控攝像點(包括控制各云臺、鏡頭、室外防護罩)，系統主分控界面風格完全雷同。

系統由以下功能模塊構成：

1.圖像監控模塊：

將所要求的41個攝像機采集的視頻信號通過同軸視頻電纜傳輸至主控前端系統，其模擬視頻信號傳輸為點對點方式(其線纜的粗細視具體情況而定，選用SYV-75-5/ SYV-75-7視頻線)，其圖像為模擬實時信號，清晰度較高，同時充分考慮系統的防干擾性(系統視頻線纜為屏蔽線，主機也充分考慮了接地)。

系統支持網絡(LAN)傳輸，支持基于TCP/IP網絡傳輸，壓縮比大且圖像幀率較高。

系統功能

產品性能

1、 穩定性

硬件看門狗確保系統運行安全，死機自動恢復。

軟件看門狗：監測監控軟件的工作狀態，與硬件看門狗結合生效，保護面面俱到。

2、 先進性

H.264壓縮算法，超高壓縮比，與以往別的壓縮方式相比，在同等畫質下占用硬盤空間、更小。

改進的壓縮處理，使視頻信號干擾造成的錄像文件尺寸劇幅增加得到改善。

高清晰錄像，錄像分辨率達D1(704×576)。

3、網絡化

網絡巡更，監測網絡通斷情況

遠程監視、回放

全功能的遠程設置、控制

網絡用戶授權管理精確，避免非法登錄和監視、控制

網絡巡更時刻監測網絡狀況

網絡督察 遠程查詢主機工作狀態

網絡語音廣播、對講

智能遠程軟件升級

優化網絡傳輸速度和畫質，保證畫面質量

遠程點對點雙工傳輸，互相監視控制

強大的網絡督察，可以快捷的察看遠程主機上的工作狀態

4、智能化

自動監測硬盤壞道

全自動上傳報警信息

分控機接收到主機報警信號自動顯示報警畫面

鎖定重要數據，避免循環時覆蓋

支持短信報警、短信群發(需選配外設)

斷電后通過接收UPS發出的信號，自動關機，保護硬盤

5、 人性化

聯動多畫面電子地圖，方位更加準確清晰

鎖定重要數據不被清除

錄像遮擋，隨意調節大小、位置

同時支持本地、遠程報警盒

控制本地、遠程矩陣

導入、導出設置文件，便于系統恢復，減少工作量

查看本地、遠程硬盤使用情況

主機可以隨時了解已連接情況

用戶管理機制周到健全

日志詳細清楚，操作設置記錄全面直觀

多路視頻同時同步回放

回放畫面支持剪裁轉移，方便存儲

磁盤分組管理

數據資料刻錄備份

云臺速度調整(需解碼器支持)

移動偵測設置方便，靈敏度感知區任意調整

普通功能：

視頻監視任意開啟關閉

視頻信號丟失報警

錄像回放

多通道同步處理

中文攝像機名稱標識

設置時同步處理音視頻信息，同時記錄

支持報警盒關聯錄像及報警輸出

云臺鏡頭通過解碼器進行控制

監視抓幀，回放抓幀

精確同步音頻監聽

視頻輪巡切換

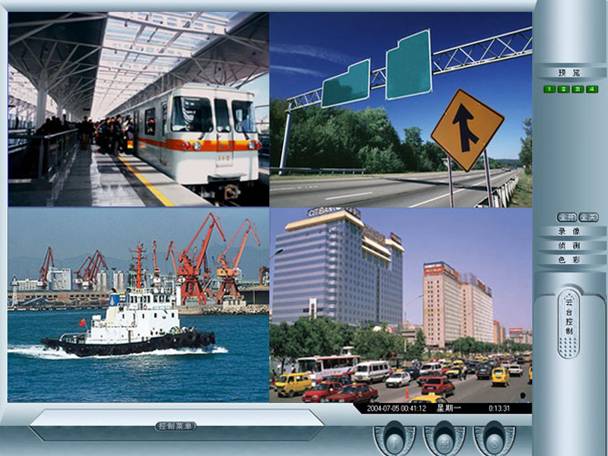

多種畫面分割

視頻疊加字符自動反白高亮顯示

定時自動開關機

錄像工作計劃制定及自動實施

偵測預錄功能，記錄報警前5秒鐘的錄像

21世紀是知識經濟時代，淘汰傳統系統，選擇以計算機為核心的SHENAN-DVE數字監控管理系統，為今后向更高、更遠的發展奠定堅實的基礎。基于計算機為硬件平臺，我們可將最新最好的技術引進來，從而更有利于與新時代的接軌，使單純監控用于安防的目的向更遠的方向發展。融合環境監測，消防安全，自動化控制，網絡通訊，智能化管理等多方面，使之成為一個整體，相輔相成，勢必產生強大的生命力，從而促進社會的不斷發展。
